インバータは、電源の周波数を作り変えて、誘導電動機の回転速度を変える装置です。汎用のインバータは、中で交流をいったん直流にし、スイッチングで好きな周波数の交流に組み立て直します。周波数と一緒に電圧も変える(V/f一定制御)のが基本です。
現場では「インバータ」という言葉をよく耳にします。インバータ盤、インバータ制御、インバータ化。ただ、保全をしていた頃の私が「あの箱は中で何をしているのか」と聞かれていたら、答えられなかったと思います。
一言でいうと、周波数を作り変える装置
誘導電動機の回転速度は、使う側が好きに選べるものではありません。
電源の周波数と、電動機の極数でほぼ決まってしまいます。
同期速度 Ns = 120f / p 〔rpm〕
(f:電源周波数〔Hz〕、p:極数)
この式の意味と、なぜ実際の回転数が計算値より小さくなるのかは、記事「誘導電動機はなぜ回るのか」で取り上げています。
商用電源の周波数は50Hzか60Hzに固定されています。
極数も、多くの電動機では作った時点で決まり、あとから変えられません。
そのまま電源につないだ電動機は、決まった速度でしか回りません。
インバータは、この f を自由に作り出す装置です。
50Hzの電源から30Hzの交流を作れば、電動機はその周波数に応じた速度で回ります。電源が50Hzでも60Hzでも、同じ周波数を作れば同じ速度で回せます。
速度を変える装置というより、周波数を作る装置と理解した方が、中身の話とつながります。
中身は「交流 → 直流 → 交流」
では、どうやって好きな周波数の交流を作るのか。
商用電源の交流は、決まった速さで振動しています。
汎用のインバータは、この波の速さを直接変えるのではなく、いったん直流に均してから、改めて好きな周期の波を組み立て直します。
直流を経ずに、交流から直接別の周波数の交流を作る装置もあります。こちらはマトリクスコンバータなどと呼ばれ、この記事で扱う汎用のインバータとは中の構成が違います。

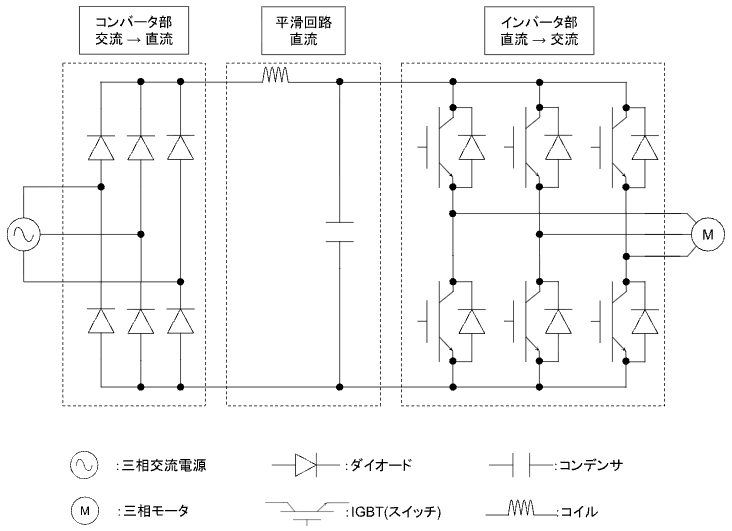

構成はこうなります。
- コンバータ部 … 交流を直流に変換する(整流回路)
- 平滑回路 … 脈打った直流を、コンデンサで平らにならす(直流リアクトルを併用する機種もある)
- インバータ部 … 直流をスイッチングして、任意の周波数の交流を作る(逆変換回路)

図中のIGBTは、高速でON/OFFできる半導体のスイッチです。IGBTと並んでいるダイオードは還流ダイオードと呼ばれます。モータの巻線はコイル(誘導性の負荷)なので、スイッチを切っても電流は急には止まりません。その電流の行き場を作るのが還流ダイオードで、これがないと、切った瞬間に高い電圧が生じて素子を傷めます。
なお、平滑回路のコンデンサは、ダイオードと組み合わさって、インバータの入力電流を大きく歪ませる原因にもなります。記事「インバータの入力電流を大きく歪ませているのは、平滑コンデンサ」で扱っています。
交流を一度壊して、作り直している。周波数を自由に選べる理由は、この理解で説明がつきます。
ここで1つ、引っかかるところがあります。スイッチにできるのは「つなぐ」か「切る」かだけです。途中の電圧は作れません。それなのに、モータは滑らかに回ります。
この矛盾の答えは、記事「PWM制御とは」にあります。
「インバータ」という言葉は、2つの意味で使われている
ここは混乱しやすいところです。
厳密には、インバータとは3番目の逆変換回路だけを指します(狭義のインバータ)。
しかし現場で「インバータ」と言えば、コンバータ部も含めた装置全体を指しています(広義のインバータ)。
教科書を読んでいて話が噛み合わないと感じたら、どちらの意味で書かれているかを確認してみてください。
周波数を変えるときは、電圧も一緒に変える
インバータは周波数だけを変えているわけではありません。電圧も同時に変えています。
理由は、周波数だけを下げると電動機内部の磁束が過大になり、磁気飽和と過電流を招くためです。
これを避けるため、電圧と周波数の比(V/f)を一定に保ちながら制御します。
これがV/f一定制御と呼ばれるものです。
ただし、V/fを一定にしても、周波数が低い領域ではトルクが落ちます。
固定子巻線(一次巻線)の抵抗成分の影響です。
そのため実際のインバータには、低い周波数のときに電圧を上乗せして補う機能があります(トルクブースト、電圧補正)。
インバータの設定にあるトルクブーストという項目は、この補正量を調整するものです。とはいえ、上げるほどよいわけではありません。
何を補正しているのかと、上げすぎたときに起きることは、記事「V/f一定制御とトルクブースト」で詳しく説明しています。
保全の仕事では、理由も仕組みも知らないまま、とりあえずトルクブーストの値を上げることがよくありました。トルクブーストが必要な理由を調べたのは、設計の仕事に移ってからです。
なお、過電流で止まったときに疑うところは、加速中・減速中・運転中で違います(記事「インバータのトリップの原因」)。その記事で引いた東芝産業機器システムのFAQでは、加速中の原因に、V/fの設定が合っていないことも挙がっています。
インバータを入れる目的は、省エネだけではない
インバータを入れる理由は、大きく5つに整理できます。
送風機やポンプでは、消費電力を下げられる
省エネの効果は、とくに送風機やポンプで大きくなります。
従来はダンパやバルブで絞って流量を調整していましたが、これは全速で回したまま抵抗で捨てているのに近い状態です。
必要な分だけ回せば、消費電力は下がります。
動力が回転数の3乗に比例する機械なら、回転数を2割落とすと動力は約半分です。ただし、この効き方は相手の機械で決まります。
どんな機械で効き方が小さくなるかは、記事「回転数を落としても、電気代が下がらない機械がある」に書きました。
始動電流を抑えられる
商用電源に直接つないで始動する(直入れ始動)と、定格電流の5〜8倍という大きな始動電流が流れます。
インバータは低い周波数からゆっくり立ち上げるため、始動電流を大きく抑えられ、受電設備の容量や電圧降下への影響を軽くできます。このサイトのモデル計算では、5Hzから始動したときの電流は定格の約1.7〜2倍でした(トルクブーストなしで約1.7倍、ありで約2倍)。
ただし、モータに流れる電流は、このモデルの値でも定格を超えています。インバータの容量を選ぶときは、負荷や加速のさせ方に応じて、この始動時の電流も見込む必要があります。
直入れ始動でそれほど大きな電流が流れる理由は、最初の節で挙げた記事「誘導電動機はなぜ回るのか」にまとめました。それだけ流れても始動トルクが電流ほどには大きくならない理由は、記事「始動電流は6倍なのに、始動トルクは1.5倍しか出ない」で説明しています。
加減速を自由に設定できる
ソフトスタート、ソフトストップができます。
ベルトやギヤへの衝撃、配管のウォータハンマを和らげられ、設備の寿命に効いてきます。
用途に合わせて速度を変えられる
工作機械の主軸速度、コンベアのライン速度の同期、巻取り機の張力制御など、速度を連続的に変えられること自体が目的になる用途があります。
速度を細かく制御するためでなく、運転する速度を変えたいだけで入れることもあります。保全をしていた工場では、タンクの攪拌機を、マグネットスイッチの回路からインバータの回路に替えました。回転速度を変えたいという要望からで、速度制御をしたいわけではありませんでした。そのときの段取りは、記事「攪拌機のインバータ化で、止めたのは1勤だけ」に書きました。
送風機やポンプでは、騒音も下げられる
送風機やポンプを必要な回転数まで落とせば、音も静かになります。ただし、インバータで駆動すると、モータの電磁音が加わることがあります。この音の大きさは、インバータ部が1秒間にスイッチングする回数(キャリア周波数)で変わります。
まとめ
- 誘導電動機の回転速度は、電源周波数と極数で決まる同期速度(Ns = 120f / p)に近い値になる
- 商用電源の周波数は固定で、多くの電動機は極数も変えられないので、そのままでは速度を選べない
- 汎用のインバータは、交流を一度直流に変換し、そこから任意の周波数の交流を作り直す装置
- 周波数を変えるときは、磁束をほぼ一定に保つよう、電圧も一緒に変える(V/f一定制御)
- 目的は省エネだけでなく、始動電流の抑制、ソフトスタート、用途に合わせた速度の変更、回転数を落とせる送風機やポンプでの騒音低減など
計算の前提と途中式
- 回転数2割減で動力が約半分になるという本文の数字は、仮定を置いた計算です。仮定は、送風機やポンプで、圧力がすべて配管やダクトの抵抗で決まり、動力が回転数の3乗に比例する場合です。0.8³ ≒ 0.51 です。
- インバータで5Hzから始動したときの電流(定格の約1.7〜2倍)は、計算モデルの値です。モデルは、本文でリンクした記事「始動電流は6倍なのに、始動トルクは1.5倍しか出ない」のものです。V/fの比のままで171%、トルクブーストありで206%でした。実機で測った値ではありません。
次に読む1本
周波数といっしょに電圧も変えるV/f一定制御のねらいは、記事「V/f一定制御とトルクブースト」で扱いました。
参考にした資料
- 公益社団法人 日本電気技術者協会「誘導電動機の各種始動法の特徴」(始動電流の倍率)(閲覧日:2026-11-12)
